Luogo di origine:
Guangdong, Cina
Marca:
Hilink
Certificazione:
CE Rohs
Numero di modello:
40G QSFP LR4 10KM
video
video

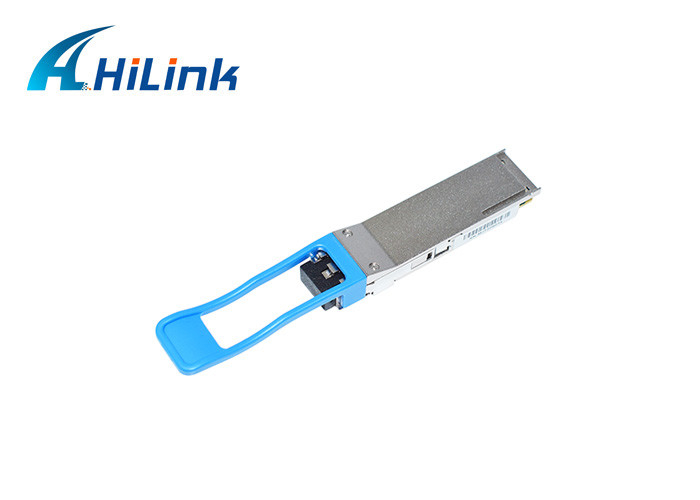

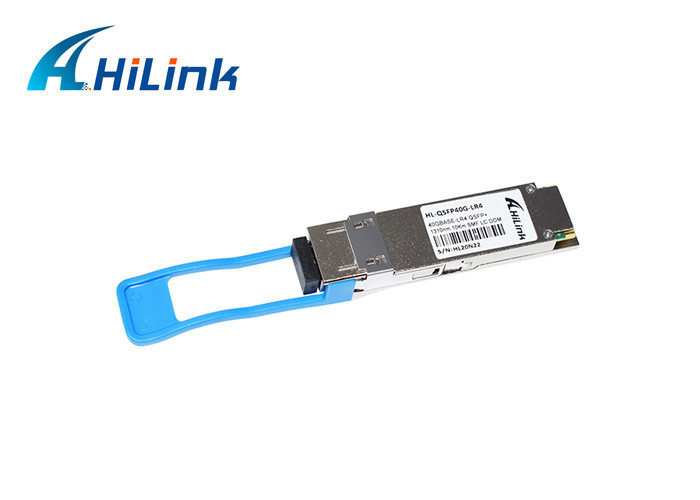

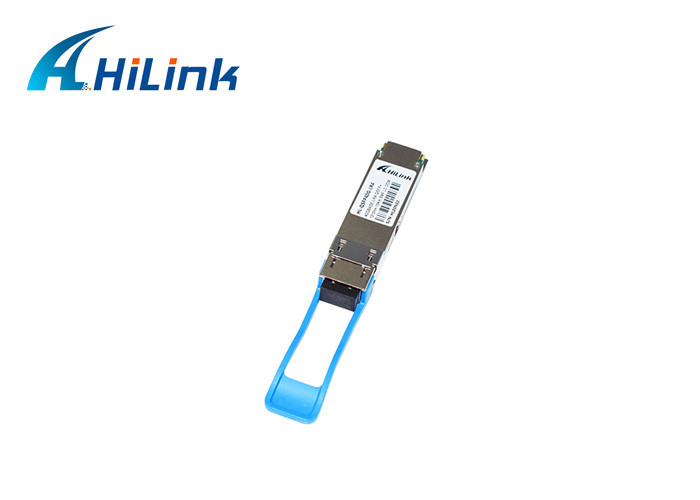

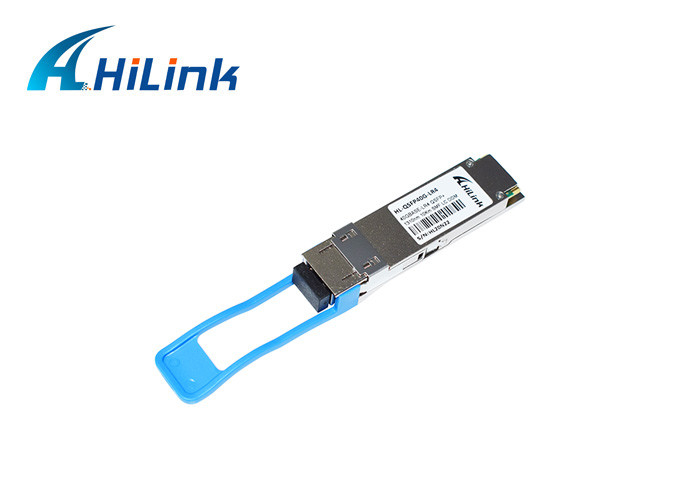

QSFP+, 40GBASE-LR4, SMF, modulo a fibra ottica del connettore di 1270~1330,10KM LC
Questo prodotto è un modulo del ricetrasmettitore progettato per le comunicazioni ottiche di 2m-10km
applicazioni. La progettazione è compiacente a 40GBASE-LR4 della norma di IEEE P802.3ba. Il modulo converte 4 canali di input (ch) di dati elettrici 10Gb/s in 4 segnali ottici di CWDM e li multiplexa in un singolo canale per la trasmissione ottica 40Gb/s. Inverso, dal lato del ricevitore, il modulo otticamente demultiplexa un input 40Gb/s in 4
CWDM incanala i segnali e li converte in 4 dati elettrici dell'uscita del canale.
Le lunghezze d'onda centrali dei 4 canali di CWDM sono 1271, 1291, 1311 e 1331 nanometro As
membri della griglia di lunghezza d'onda di CWDM definita in ITU-T G.694.2. Contiene un connettore duplex di LC per l'interfaccia ottica e un connettore di perno 38 per l'interfaccia elettrica. Per minimizzare la dispersione ottica nel sistema della lunga distanza, la fibra monomodale (SMF) deve applicarsi in questo modulo.
Il prodotto è progettato con il fattore forma, il collegamento e digitale ottici/elettrici
interfaccia diagnostica secondo l'accordo di Multi-fonte di QSFP+ (MSA). È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, l'umidità e l'interferenza di EMI.
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Assegnazione di lunghezza d'onda | L0 | 1264,5 | 1271 | 1277,5 | nanometro | ||
| L1 | 1284,5 | 1291 | 1297,5 | nanometro | |||
| L2 | 1304,5 | 1311 | 1317,5 | nanometro | |||
| L3 | 1324,5 | 1331 | 1337,5 | nanometro | |||
| Trasmettitore | |||||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | ||||
| Potere medio totale del lancio | Pinta | 8,3 | dBm | ||||
| Potere medio del lancio, ogni vicolo | PAVG | -4 | 2,3 | dBm | |||
| Ampiezza ottica di modulazione (OMA), ogni vicolo | POMA | -4 | 3,5 | dBm | 1 | ||
| Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) | Ptx, differenza | 6,5 | dB | ||||
| Potere del lancio in OMA meno la pena della dispersione e del trasmettitore (TDP), ogni vicolo | -4,8 | dBm | |||||
| TDP, ogni vicolo | TDP | 2,6 | dB | ||||
| Rapporto di estinzione | ER | 3,5 | dB | ||||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | riflessione 12dB | |||
| Tolleranza ottica di attenuazione di riflessione | TOL | 20 | dB | ||||
| Riflettanza del trasmettitore | RT | -12 | dB | ||||
| Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Trasmettitore spento del lancio medio, ogni vicolo | Poff | -30 | dBm | ||||
| Ricevitore | |||||||
| Soglia di danno, ogni vicolo | THd | 3,3 | dBm | 2 | |||
| Media totale ricevere potere | 8,3 | dBm | |||||
| La media riceve il potere, ogni vicolo | -13,7 | 2,3 | dBm | ||||
| Riflettanza del ricevitore | RR | -26 | dB | ||||
| Sensibilità del ricevitore (OMA), ogni vicolo | SEN | -11,5 | dBm | ||||
| Sensibilità sollecitata del ricevitore (OMA), ogni vicolo | -9,6 | dBm | 3 | ||||
| La differenza dentro riceve il potere fra tutti i due vicoli (OMA) | Prx, differenza | 7,5 | dB | ||||
| Il LOS asserisce | LOSA | -28 | dBm | ||||
| LOS Deassert | LOSD | -15 | dBm | ||||
| Isteresi di LOS | LOSH | 0,5 | dB | ||||
| Frequenze d'interdizione superiori elettrica di dB del ricevitore 3, ogni vicolo | FC | 12,3 | Gigahertz | ||||
| Stati della prova della sensibilità del ricevitore di sforzo (nota 5) | |||||||
| Pena verticale della chiusura dell'occhio, ogni vicolo | 1,9 | dB | |||||
| Nervosismo sollecitato dell'occhio J2, ogni vicolo | 0,3 | UI | |||||
| Nervosismo sollecitato dell'occhio J9, ogni vicolo | 0,47 | UI | |||||
Note:
1. Anche se il TDP < 0="">
2. Il ricevitore potrà tollerare, senza danno, l'esposizione continua ad un segnale in ingresso ottico modulato che ha questo livello di potere su un vicolo. Il ricevitore non deve funzionare correttamente a questa alimentazione in ingresso di entrata.
3. Misurato con il segnale della prova di conformità all'input del ricevitore per i BER = 1x10-12.
4. La pena della chiusura dell'occhio di MVertical ed il nervosismo sollecitato dell'occhio sono condizioni di prova per la misurazione della sensibilità sollecitata del ricevitore. Non sono caratteristiche del ricevitore.
Caratteristiche:
Soddisfacente rispetto norma IEEE802.3ba e 40GBASE-LR4 ad Ethernet di 40G
QSFP+ MSA compiacente
Soddisfacente rispetto ai tassi di dati di QDR/DDR Infiniband
Fino al tasso di dati 11.2Gb/s per lunghezza d'onda
4 progettazione dei vicoli MUX/DEMUX di CWDM
Trasmissione di fino a 10km sulla fibra di singolo modo (SMF)
Temperatura di caso di funzionamento: 0 a 70℃
Consumo di energia massimo 2.5W
Connettore duplex di LC
RoHS compiacente
Collegamenti delle Telecomunicazioni del lato client 40G
