I moduli del ricetrasmettitore di 100G QSFP28 SWDM4 sono progettati per uso nei collegamenti di Ethernet 100G sopra fibra mista duplex. Quattro canali/vicoli 850-940nm nella regione @ 25.78Gbps per trasportare il segnale di Ethernet. Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia di I2C, come specificato dal QSFP28 MSA.
Caratteristiche
Soddisfacente rispetto a QSFP28 MSA
Soddisfacente rispetto a SWDM MSA
Soddisfacente rispetto a IEEE802.3bm CAUI-4
fattore forma Caldo-pluggable QSFP28
a trasmettitore basato VCSEL di 4x25Gb/s 850mm
Velocità di trasmissione aggregata di sostegni 103.1Gbps
Dissipazione di potere<3>
Una lunghezza di collegamento massima di 150m su fibra mista OM5
Gamma di temperature di caso di 0°C a 70°C
Recipienti duplex di LC
Interfaccia elettrica CAUI-4
RoHS compiacente
Applicazioni
Ethernet 100G sopra MMF duplex
Caratteristiche ottiche
| Tasso di segnalazione, ogni vicolo | 25.78125±100ppm | Gb/s | ||||
|
Lunghezza d'onda del vicolo |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanometro |
||
| Formato di modulazione | NRZ | |||||
| Differenza nel potere del lancio fra qualsiasi due vicoli | 4,5 | dBm | ||||
| Larghezza spettrale di RMS | 0,59 | nanometro | 1 | |||
| Ampiezza ottica di modulazione (OMA), ogni vicolo | -5,5 | 3 | dBm | 2 | ||
| Potere medio del lancio per vicolo @ TX fuori dallo stato | -30 | dBm | ||||
|
Potere del lancio in OMA meno TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
|
Chiusura dell'occhio della dispersione e del trasmettitore |
Lane0 Lane1 Lane2 Lane3 |
4 4 4,4 4,8 |
dB |
3 |
||
| Rapporto di estinzione | 2 | dB | ||||
| Tolleranza ottica di attenuazione di riflessione | 12 | dB | ||||
| Cambiamento continuo circondato |
≥86% a 19 um ≤30% a 4,5 um |
4 | ||||
|
Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2 Y3} Il rapporto di colpo 1.5x10-3 colpisce per campione |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Note: 1. La larghezza spettrale di RMS è la deviazione standard dello spettro. 2. Il valore più basso normativo di OMA per un trasmettitore compiacente è “potere del lancio in OMA meno TDEC, ogni vicolo (min)” più il valore reale “di TDEC”, ma con un valore almeno “di OMA, ciascuno vicolo (min)”. 3. TDEC è calcolato dal TDECm misurato facendo uso dei metodi in 3,6. TDECm è misurato dopo il metodo nella clausola 95.8.5 di IEEE 802,3 facendo uso di un ricevitore di riferimento di larghezza di banda di 12,6 gigahertz per tutti i vicoli. 4. Se misurato in tipo A1a.2 o in tipo fibra di A1a.3 50 um conformemente all'IEC 61280-1-4. |
||||||

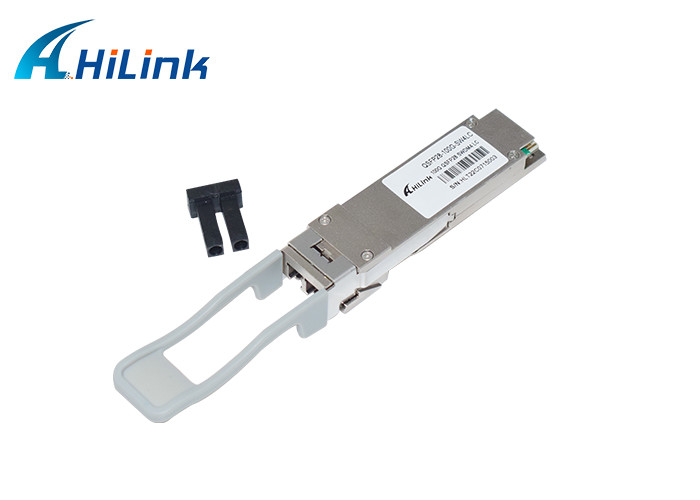

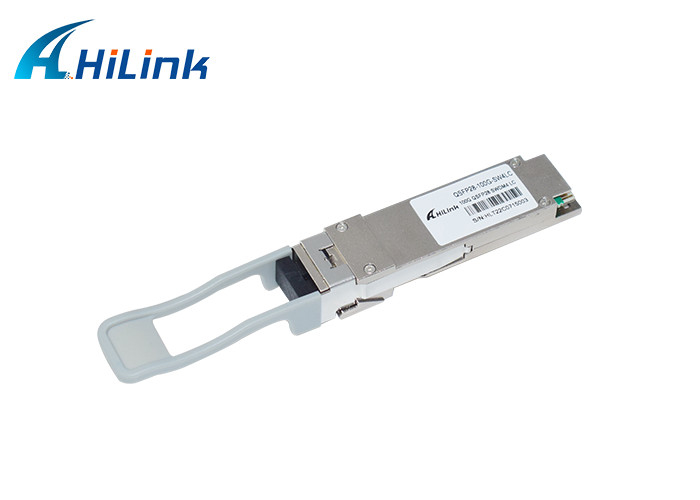

Immagine reale
Pacchetto & trasporto
Internazionale esprima: DHL, Fedex, SME, TNT, UPS ecc. Richiede i 3-7 giorni.
Il nostro servizio
L'ordine di OEM/ODM è disponibile
Promettiamo che tutti i moduli ottici annunciati sono nuovissimi e non usare assolutamente mai i vecchi e materiali ristrutturati. Tutti i moduli ottici sono stati attraverso la prova funzionale e la prova di invecchiamento. Forniamo 3 anni di garanzia per tutti i ricetrasmettitori ottici a partire dalla data della spedizione.
