Luogo di origine:
Guangdong, Cina
Marca:
Hilink
Certificazione:
CE FCC Rohs
Numero di modello:
2.5G SFP BIDI 20KM
I ricetrasmettitori Pluggable di piccolo fattore forma (SFP) sono compatibili con l'accordo Pluggable di Multi-sourcing di piccolo fattore forma (MSA). I ricetrasmettitori di SFP-BIDI sono rendimento elevato, moduli redditizi che sostengono dato ordine doppio della distanza di trasmissione di 20km e di 2.488Gbps/2.125Gbps con SMF. Il ricetrasmettitore ottico del modulo è RoHS compiacente e senza piombo.
Caratteristiche
Interfaccia ottica del singolo recipiente di LC compiacente
orma Caldo-pluggable di SFP
trasmettitore del laser di 1550nm DFB
RoHS compiacente e senza piombo
Fino a 20 chilometri su 9/125um SMF
Recinzione del metallo per EMI più bassa
Singola alimentazione elettrica di +3.3V
Dissipazione di potere basso <700mw>
Gamma di temperatura di funzionamento commerciale: 0°C a +70°C
Applicazioni
Il ricetrasmettitore ottico di SFP è uso nel sistema dell'SADH STM-16 e di SONET OC-48
Il modulo di SFP ampiamente utilizza in Manica della fibra
Interfaccia server/del router
Altri sistemi di trasmissione ottici
Specifiche diagnostiche di Digital
| IV. volt (TOP=25°C, Vcc=3.3) ottiche di caratteristiche | |||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Rif. | |
| Trasmettitore | |||||||
| L'uscita sceglie. Potere | PO | -5 | - | 0 | dBm | 1 | |
| Lunghezza d'onda ottica | λ | 1530 | 1550 | 1570 | nanometro | ||
| Larghezza spettrale | σ | - | - | 1 | nanometro | ||
| Rapporto laterale di soppressione di modo | SMSR | 30 | - | - | dB | ||
| Tempo ottico di aumento/caduta | tr/tf | - | - | 160 | ps | 2 | |
| Nervosismo generato totale del trasmettitore (da picco a picco) | JTXp-p | - | - | 0,07 | UI | 3 | |
| Nervosismo generato totale del trasmettitore (rms) | JTXrms | - | - | 0,007 | UI | ||
| Rapporto ottico di estinzione | ER | 8,2 | 9,0 | - | dB | ||
| Ricevitore | |||||||
| Sensibilità media @2.5 Gb/s di Rx | RSENS2 | - | -20 | -18 | dBm | 4, 5 | |
| Sensibilità media @2.125 Gb/s (Manica di Rx della fibra 2X) | RSENS1 | - | - | -20 | dBm | 4, 5 | |
| Potere ricevuto massimo | RXMAX | 0 | - | - | dBm | ||
| Lunghezza d'onda concentrare ottica | λC | 1290 | 1310 | 1330 | nanometro | ||
| Il LOS De-asserisce | LOSD | - | - | -23 | dBm | ||
| Il LOS asserisce | LOSA | -35 | - | - | dBm | ||
| Isteresi di LOS | 0,5 | - | - | dB | |||
| Isolamento fra il trasmettitore ed il ricevitore | 30 | - | - | dB | |||
Note:
Sicurezza dei laser della classe 1.
Non filtrato, 20-80%. Aderisce a IEEE 802,3 ed alle maschere di occhio di FC2x una volta filtrato.
Misurato con il segnale senza DJ dell'immissione dei dati. Nell'applicazione reale, produca il DJ sarà la somma di input DJ e ΔDJ.
Misurato con i segnali di conformità definiti in Rev. FC-PI-2 10,0 specifiche.
Misurato con PRBS 223 - 1 a 10-10 BER.
Immagine reale

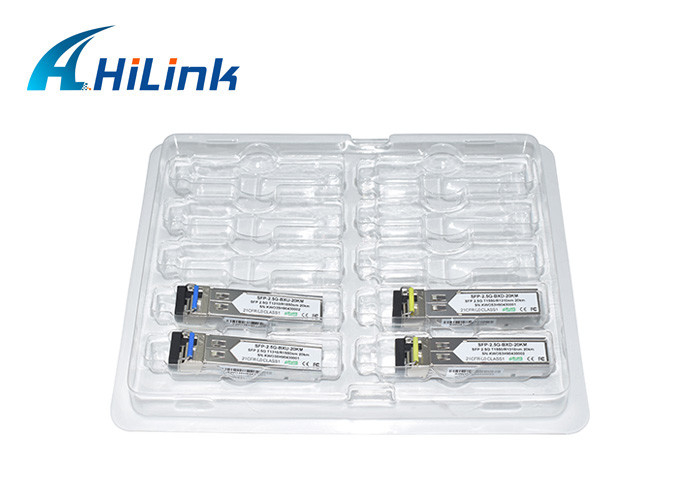

Pacchetto & trasporto
Internazionale esprima: DHL, Fedex, SME, TNT, UPS ecc. Richiede i 3-7 giorni.
Il nostro servizio
Vantaggio di Hilink
--Hilink stabilisce nel 2007, si specializza in questo campo con esperienza intorno di dieci anni.
--Creditoèla base, qualità è la prima», ail ll i nostri prodotti è nuovo, noi mai non usa le componenti di seconda mano.
--Forniamo 3 anni di garanzia per tutti i nostri prodotti a partire dalla data della spedizione.
--Inoltre forniamo DWDM CWDM Mux/Demux le soluzioni ottiche.
