Luogo di origine:
Guangdong, Cina
Marca:
HILINK
Certificazione:
CE FCC Rohs
Numero di modello:
HL-QSFP28-SWDM4

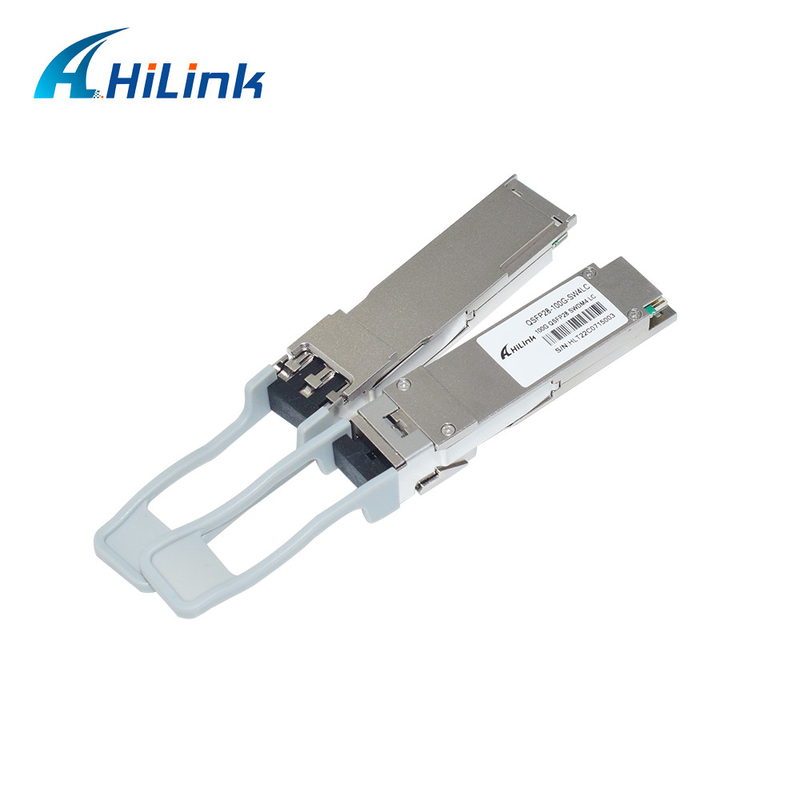

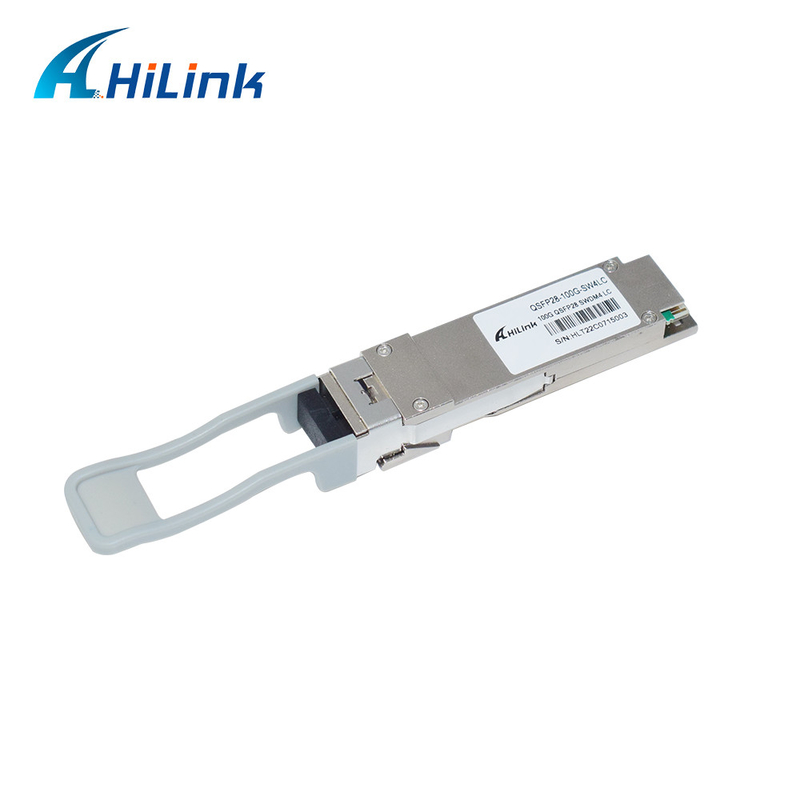

ricetrasmettitore ottico duplex di 100G QSFP28 SWDM4 850-940nm 150M Reach Max MMF LC
I moduli del ricetrasmettitore di Hilink 100G QSFP28 SWDM4 sono progettati per uso nei collegamenti di Ethernet 100G sopra fibra mista duplex.
Quattro canali/vicoli 850-940nm nella regione @ 25.78Gbps per trasportare il segnale di Ethernet.
Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia di I2C, come specificato dal QSFP28 MSA.
Caratteristiche
• Soddisfacente rispetto a QSFP28 MSA
• Soddisfacente rispetto a SWDM MSA
• Soddisfacente rispetto a IEEE802.3bm CAUI-4
• fattore forma Caldo-pluggable QSFP28
• a trasmettitore basato VCSEL di 4x25Gb/s 850mm
• Velocità di trasmissione aggregata di sostegni 103.1Gbps
• Dissipazione di potere<3>
• Una lunghezza di collegamento massima di 150m su fibra mista OM5
• Gamma di temperature di caso di 0°C a 70°C
• Recipienti duplex di LC
• Interfaccia elettrica CAUI-4
• RoHS compiacente
Specifiche
| Oggetto no. | HL-QSFP28-SWDM4 | Nome del venditore | Hilink |
| Tipo di forma | QSFP28 | Max Data Rate | 100Gbps |
| Lunghezza d'onda | 850-940nm | Max Cable Distance | 150M |
| Interfaccia | Duplex di LC | Componenti ottiche | VCSEL |
| Tipo di cavo | MMF | DOM Support | Sì |
| Gamma di temperature commerciale | 0 a 70°C (32 - 158°F) | Codice NTA-armonizzato | 8517706000 |
| Parametro del trasmettitore | Vicolo | Min | Tipico | Massimo | Unità | Nota |
| Tasso di segnalazione, ogni vicolo | 25.78125±100ppm | Gb/s | ||||
|
Lunghezza d'onda del vicolo |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanometro |
||
| Formato di modulazione | NRZ | |||||
| Differenza nel potere del lancio fra qualsiasi due vicoli | 4,5 | dBm | ||||
| Larghezza spettrale di RMS | 0,59 | nanometro | 1 | |||
| Ampiezza ottica di modulazione (OMA), ogni vicolo | -5,5 | 3 | dBm | 2 | ||
| Potere medio del lancio per vicolo @ TX fuori dallo stato | -30 | dBm | ||||
|
Potere del lancio in OMA meno TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
|
Chiusura dell'occhio della dispersione e del trasmettitore |
Lane0 Lane1 Lane2 Lane3 |
4 4 4,4 4,8 |
dB |
3 |
||
| Rapporto di estinzione | 2 | dB | ||||
| Tolleranza ottica di attenuazione di riflessione | 12 | dB | ||||
| Cambiamento continuo circondato |
≥86% a 19 um ≤30% a 4,5 um |
4 | ||||
|
Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2 Y3} Il rapporto di colpo 1.5x10-3 colpisce per campione |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Note: 1. La larghezza spettrale di RMS è la deviazione standard dello spettro. 2. Il valore più basso normativo di OMA per un trasmettitore compiacente è “potere del lancio in OMA meno TDEC, ogni vicolo (min)” più il valore reale “di TDEC”, ma con un valore almeno “di OMA, ciascuno vicolo (min)”. 3. TDEC è calcolato dal TDECm misurato facendo uso dei metodi in 3,6. TDECm è misurato dopo il metodo nella clausola 95.8.5 di IEEE 802,3 facendo uso di un ricevitore di riferimento di larghezza di banda di 12,6 gigahertz per tutti i vicoli. 4. Se misurato in tipo A1a.2 o in tipo fibra di A1a.3 50 um conformemente all'IEC 61280-1-4. |
||||||
| Parametro del ricevitore | Vicolo | Min | Tipico | Massimo | Unità | Nota |
| Tasso di segnalazione, ogni vicolo | 25.78125±100ppm | Gb/s | ||||
|
Lunghezza d'onda del vicolo |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanometro |
||
| Formato di modulazione | NRZ | |||||
| Soglia di danno | 4,4 | dBm | ||||
|
La media riceve il potere, ogni vicolo |
Lane0 Lane1 Lane2 Lane3 |
-9,5 -9,4 -9,4 -9,4 |
3,4 |
dBm |
||
| Potere del ricevitore, ogni vicolo (OMA) | 3 | dBm | ||||
| Riflettanza del ricevitore | -12 | dB | ||||
|
sensibilità unStressed del ricevitore (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8,2 -8,4 -8,6 -8,8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
sensibilità 1.unstressed ai BER di 5E-5 (pre FEC) |
||||||
Compatibilità ottica 100% del ricetrasmettitore di Hilink: Cisco, Huawei, Ciena, H3C, HP, estremo, fonderia, broccato, D-collegamento, Alcatel, Mikrotik, Finisar, Netgear, Nortel, ginepro, Ruijie, Zyxel, ecc.
Applicazioni
Foto dei dettagli
Vantaggi di Hilink
1. Hilink, un produttore professionista stabilito nel 2007, si specializza nelle comunicazioni ottiche della rete con oltre 10 anni di esperienza.
2." credito è la base, qualità è il primo», tutti i nostri prodotti è nuovo, noi mai non usa le componenti di seconda mano.
3. I nostri ricetrasmettitori ottici sono compatibili con Cisco, Huawei, Ciena, H3C, HP, l'estremo, la fonderia, il broccato, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, ginepro, Ruijie, Zyxel, ecc.
4. Forniamo 3 anni di garanzia per tutti i nostri prodotti ottici della fibra a partire dalla data della spedizione.
5. Tutto il nostro QSFP, QSFP28, QSFP56, QSFP-DD, CWDM/DWDM/Bidi SFP/SFP+/XFP, prodotti di AOC/DAC passa il CE, ROHS, FCC.
6. Inoltre forniamo le soluzioni ottiche di WDM di DWDM CWDM.
